ПРОДУКТ

Что такое электронный регулятор давления?

В современных автоматизированных промышленных и производственных условиях точное регулирование давления имеет решающее значение для эффективности, безопасности и производительности. Электронный регулятор давления (ЭРП) использует датчики для измерения давления в реальном времени, микропроцессор для обработки входных сигналов и определения требуемого выходного сигнала, а также пропорциональный клапан для модуляции потока и поддержания желаемого давления. В отличие от традиционных механических регуляторов, использующих пружины и диафрагмы, ЭРП обеспечивает точное цифровое управление, более быструю реакцию, дистанционную регулировку, интеграцию с системами управления и снижение затрат на техническое обслуживание.

Принцип работы пропорционального электронного регулятора давления

Наш электронно-управляемый регулятор давления представляет собой полноценную сервосистему с замкнутым контуром управления, состоящую из двух электромагнитных клапанов, внутреннего датчика давления и электронного управления. На основе аналоговых сигналов давление регулируется двумя электромагнитными клапанами для поддержания точного давления; один клапан выполняет функцию управления входным давлением, другой — выходным. Выходное давление измеряется внутренним или внешним датчиком давления с обратной связью, который подает сигнал обратной связи на электронное управление. Наш электропневматический регулятор отличается высокой скоростью, высоким давлением и высоким разрешением.

Подборка электронных регуляторов:

https://ru.kaolu-co.com/Proportional-Pressure-Regulator/High-Speed-Proportional-Regulator
Электронные регуляторы давления серии QKL-HS представляют собой трехходовые устройства. Они состоят из пропорционального соленоида, датчика давления, интеллектуальной электроники и усовершенствованного золотника. Отличаются высокой пропускной способностью, чрезвычайно быстрым временем переключения давления, высокой точностью и совместимостью с кислородом и водородом. Благодаря мощному программному обеспечению собственной разработки, параметры управления могут быть настроены, что позволяет пользователю создавать уникальный профиль давления. Доступны аналоговые и цифровые сигналы управления. Электронно-управляемые регуляторы давления серии HS могут использоваться в сложных условиях и совместимы с кислородом, водородом и гелием.

Раздел часто задаваемых вопросов – Пропорциональные электронные/цифровые регуляторы давления

1. В чём разница между пропорциональным регулятором давления, электронным регулятором давления, электропневматическим регулятором давления с электронным управлением, преобразователем давления, цифровым регулятором давления и регулятором расхода воздуха с цифровым манометром?
   Это одни и те же товары, просто под разными названиями.
2. Где используются цифровые регуляторы давления? Цифровые регуляторы давления обычно используются в лазерной резке, машинах для выдувного формования пластмасс, оборудовании для контроля натяжения, машинах для производства шин и т. д.
3. Устойчив ли регулятор давления к загрязнениям?
   Нет, он не устойчив к частицам грязи. Пожалуйста, используйте сухой чистый воздух и фильтр с размером частиц < 5 мкм.
4. Есть ли какие-либо ограничения по ориентации при монтаже?
   Электронно-управляемый регулятор давления на базе Arduino специально разработан для работы с механическими устройствами. Ограничений по ориентации при установке нет; однако, пожалуйста, будьте внимательны и защищайте регулятор от попадания воды, масла и сварочного шлака.

База знаний

Как работает пропорциональный регулятор давления?
Пропорциональный регулятор давления имеет множество преимуществ перед механическими ручными регуляторами. Ручной регулятор поддерживает давление на выходе, наиболее эффективно при постоянном расходе на входе. Однако расход и давление на входе часто колеблются в большинстве применений. Насосы и компрессоры подают импульсы, и давление будет колебаться в зависимости от спроса. Когда механический регулятор давления недостаточно точен или не может реагировать достаточно быстро, результатом является неравномерное выходное давление. Это простое устройство может быть достаточно хорошим, когда точность не так важна. Однако цифровой регулятор давления обеспечивает более высокую точность и стабильное выходное давление, используя управляющий сигнал и сигнал обратной связи для создания замкнутой системы управления давлением.

Использование регуляторов
Электронные регуляторы давления (электрические регуляторы воздуха) поддерживают постоянное выходное давление в системе под давлением даже при колебаниях входящего давления. Механические регуляторы давления обычно регулируются только вручную, что ограничивает их применение в цифровой технологической среде. При использовании электронного регулятора давления газа с цифровой системой управления точное выходное давление регулируется путем небольших корректировок управляющего сигнала. Внутренний датчик давления создает замкнутый контур управления и обеспечивает обратную связь по текущему выходному давлению. Считывая этот сигнал обратной связи с электронного регулятора, системы управления могут вносить корректировки в реальном времени, значительно повышая стабильность регулирования давления в самых сложных условиях эксплуатации.

Рабочий процесс:
Электронные регуляторы давления (автоматические регуляторы давления воздуха) представляют собой значительное усовершенствование по сравнению с ручными регуляторами; они просты и очень эффективны, обеспечивая лучший контроль. Электронный регулятор давления воздуха использует заправочный и выпускной клапаны для поддержания выходного давления на заданном уровне. Небольшой внутренний датчик давления контролирует выходное давление, а цифровой контроллер регулирует поток через внутренние клапаны для поддержания требуемого заданного значения (т.е. замкнутый контур управления). Это означает, что при установке желаемого давления регулятор (цифровой регулятор давления) будет поддерживать это давление даже при изменении расхода через систему. Внутренний датчик давления обеспечивает немедленную обратную связь для регулировки потока через заправочный или выпускной клапан, чтобы выходное давление оставалось неизменным.

При увеличении управляющего сигнала активируется внутренний пропорциональный клапан регулирования давления, повышая давление во внутренней пилотной камере. В результате этого большая часть входного давления проходит через пропорциональный заправочный клапан и попадает в пилотную камеру. Давление в пилотной камере возрастает, вызывая срабатывание верхней поверхности диафрагмы. Из-за этого открывается клапан подачи воздуха, связанный с диафрагмой, и часть подаваемого давления становится выходным давлением. Это выходное давление возвращается в цепь управления через датчик давления. Заправочный клапан будет продолжать слегка регулироваться до тех пор, пока выходное давление не станет эквивалентным желаемой заданной точке управляющего сигнала.

Пожалуйста, посмотрите наше видео на сайте: GennDih Enterprise. Co. Ltd.

Как пропорциональные регуляторы давления повышают точность лазерной резки?
При лазерной резке поддержание постоянного давления вспомогательного газа имеет решающее значение для получения чистых, без заусенцев, срезов и стабильной ширины пропила. Традиционные механические регуляторы с трудом справляются с быстрыми изменениями условий резки. В отличие от них, пропорциональные регуляторы давления реагируют в реальном времени на входные сигналы от контроллеров ЧПУ, интегрируют датчики обратной связи с замкнутым контуром и динамически регулируют давление газа, обеспечивая более точный контроль (точность ±0,1%), оптимизированный расход газа, лучшую повторяемость, более быструю настройку процесса и улучшенное качество кромки.

Топ-5 применений пропорционального регулирования давления воздуха
Пропорциональное регулирование давления воздуха играет жизненно важную роль в ряде отраслей промышленности, позволяя плавно и точно регулировать давление воздуха, в отличие от простого включения/выключения. Пять наиболее распространенных областей применения:

1. Промышленная автоматизация и робототехника — обеспечивает плавный захват, адаптивное давление для различных нагрузок и снижает износ пневматических систем.
2. Медицинское и лабораторное оборудование — Обеспечивает стабильное давление в таких устройствах, как аппараты искусственной вентиляции легких и хирургические инструменты, поддерживает контроль чистоты воздуха и соответствие медицинским стандартам.
3. Автомобильное производство и испытания — используется для точного накачивания шин, проверки герметичности и обеспечения стабильного распыления краски, повышая эффективность и сокращая количество отходов.
4. Упаковка и погрузка/разгрузка материалов — контролирует давление запайки, регулирует усилие захвата для хрупких предметов и поддерживает стабильное давление в разливочных машинах в пищевой, фармацевтической и логистической отраслях.
5. Производство полупроводников и электроники — Обеспечивает сверхчистое и стабильное давление воздуха для обработки кремниевых пластин, лазерной гравировки и сборки печатных плат, тем самым минимизируя дефекты и повышая выход годной продукции.

Описание продукта

Электронный регулятор давления с низким расходом (электрический регулятор давления воздуха) подходит для отраслей промышленности, требующих точного изменения давления в любое время и контроля его значений. Более того, цена электронного регулятора давления B3-1A настолько экономична, что пользователь может позволить себе его без каких-либо проблем. Аналогично обстоит дело с электронными газовыми регуляторами; это цифровой регулятор давления воздуха, способный выдерживать значительное давление воздуха. Кроме того, электронный регулятор давления (электронный пропорциональный регулятор давления воздуха) на базе Arduino — это платформа с открытым исходным кодом, специально разработанная для того, чтобы сделать электронное оборудование более доступным в эту цифровую эпоху. Цифровой регулятор давления воздуха предоставляет пользователям возможность цифрового считывания текущего значения выходного давления. Еще одна полезная функция — регулятор расхода воздуха с цифровым манометром, который позволяет пользователям измерять величину давления, подаваемого на механическое устройство для его работы.

Доступны 3 варианта входного сигнала: 0-10 В постоянного тока, 4-20 мА или RS485 Modbus. В качестве сигналов мониторинга можно выбрать 1-5 В, 0-10 В или 4-20 мА. Наша специальная конструкция предлагает электронные регуляторы давления воздуха с высокой пропускной способностью и возможностью работы при высоком давлении и расходе в цельном корпусе.

Для применений, требующих высокой скорости пневматического потока, мы предлагаем опцию пневматического усилителя объема для увеличения потока на выходе. Для применений, требующих внешнего датчика давления, также существует возможность подключения наших регуляторов давления к внешним датчикам для управления с обратной связью. Все наши электронные пневматические регуляторы имеют сертификаты CE, SGS, RoHS и соответствуют системе качества ISO13485. Области применения: лазерная резка, тестер герметичности, контроль натяжения, машины для формования ПЭТ-бутылок, многоступенчатое регулирование давления и т. д.

Области применения электронных регуляторов давления

Пропорциональный регулирующий клапан потока

• Пропорциональный электромагнитный клапан:
  Электромагнитный клапан пропорционального регулирования преобразует входной ток в механический выходной сигнал и затем регулирует поток. Этот тип пропорционального клапана отличается быстрым временем отклика, компактными размерами и подходит для установки на коллекторах. Доступные диапазоны расхода: 0-32 л/мин, 0-140 л/мин, 0-300 л/мин. Электронные пропорциональные клапаны регулирования расхода серии KLPV могут быть настроены с помощью ШИМ путем изменения коэффициента заполнения. Пожалуйста, свяжитесь с нами для уточнения применимых параметров ШИМ и напряжения.

• Пропорциональный клапан с шаговым управлением для воздуха и жидкости:
  Пропорциональные клапаны KaoLu с шаговым двигателем регулируют расход в диапазоне от 0 до 20 л/мин, 120 л/мин, 300 л/мин и до 1000 л/мин. Наши пропорциональные клапаны с шаговым двигателем идеально подходят для регулирования расхода различных сред, таких как вода, газ, масло и т. д. Пропорциональные клапаны KaoLu с шаговым двигателем также обладают преимуществами низкого гистерезиса (<2%) и высокой разрешающей способности (20 мл/мин). Электронные клапаны регулирования расхода воды и воздуха серии FC могут регулировать расход различных типов жидкостей. Для получения информации о подходящей модели и давлении, пожалуйста, свяжитесь с нами.

Описание продукта

Применение пропорциональных регулирующих клапанов

Этот тип клапана широко используется в промышленности. Пневматический пропорциональный регулирующий клапан находит широкое применение в обрабатывающей промышленности, например, в газорегулирующем сварочном оборудовании, лазерных станках, системах смешивания газов, покрасочном/распылительном оборудовании, полупроводниковом оборудовании, аналитическом оборудовании. Кроме того, клапаны регулирования воздушного потока широко используются в медицинском оборудовании, таком как наркозное оборудование, небулайзеры, приборы для измерения дыхания, вентиляционное оборудование и т. д.

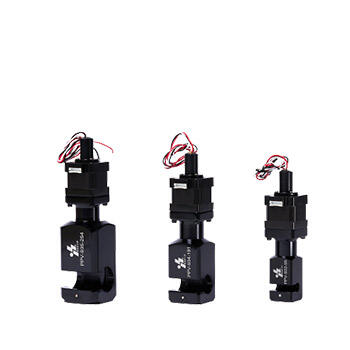

Представляем новейший пропорциональный клапан регулирования потока с шаговым управлением.

Что такое шаговый двигатель?

Шаговые двигатели — это бесщеточные двигатели постоянного тока, вращающиеся с шагом, задаваемым электронным контроллером или приводом. Шаговые двигатели идеально подходят для применений, требующих высокой скорости и точного позиционирования, особенно на низких скоростях, например, в системах автоматизации, системах управления движением и 3D-принтерах. Благодаря своей внутренней конструкции, минимизирующей механические и электрические «задержки», возникающие в других двигателях, шаговые двигатели обладают замечательной точностью торможения и отзывчивостью. Часто это делает шаговые двигатели идеальным выбором для синхронных и высокоточных операций.

Подача питания на обмотки шагового двигателя в правильной последовательности для достижения одного шага — сложная задача. Компания KaoLu предлагает контроллер шагового двигателя серии PM, который позволяет решить эту задачу. Существует два типа приводов шаговых двигателей — с постоянным напряжением (привод L/R) и с постоянным током (привод с прерывателем). Если вас интересует более подробная информация, пожалуйста, обратитесь к разделу «Новости».

Драйверы упрощают работу шагового двигателя, интерпретируя цифровой сигнал шага и направления от контроллера и соответствующим образом подавая питание на обмотки двигателя. Вся электроника подчиняется закону Ома и соотношению между нарастанием тока и индуктивностью. В шаговых двигателях конструкция двигателя (в отношении его обмоток) предотвращает быстрое увеличение тока во время импульсов (управляющих сигналов), а это значит, что ток никогда не сможет достичь своего пикового значения без очень высокого напряжения. Это проблема, поскольку без достаточного тока крутящий момент будет низким, особенно при высоких скоростях вращения двигателя. Для решения этой проблемы в приводах с прерывателями используется так называемая широтно-импульсная модуляция (ШИМ).

Пропорциональный регулирующий клапан серии FC от KaoLu использует сверхтонкую резьбу, которая обеспечивает плавное, пропорциональное и точное регулирование, а также надежную фиксацию в нужном положении при высоком крутящем моменте.

Теперь добавьте к этому шаговый двигатель, который обеспечит точность, скорость и, в конечном итоге, автоматизацию с помощью любого биполярного преобразователя, который вы пожелаете использовать.

Теперь любой игольчатый клапан, регулирующий поток газа, может быть установлен дистанционно, автоматизирован, контролирован и автоматически отрегулирован в соответствии с любыми требованиями вашего приложения. Четыре основных преимущества нашего пропорционального клапана регулирования потока: системная интеграция, очень низкий гистерезис, низкое энергопотребление и возможность построения кривой удельного расхода, превышающей 1000 л/мин. Для демонстрации посмотрите наше видео: GennDih Enterprise. Co. Ltd

Применение зажимных клапанов

Электромагнитные зажимные клапаны используются для открытия или закрытия потока через сжатую силиконовую трубку. Основной корпус зажимного клапана не находится в непосредственном контакте с газом или жидкостью, и только внутренняя часть трубки будет непосредственно контактировать с протекающей через нее жидкостью и газом. Поэтому зажимной клапан не находится в непосредственном контакте с жидкостью и подходит для устройств регулирования потока в медицинском оборудовании, лабораторных анализаторах, оборудовании для пищевой промышленности и химической промышленности.

Что такое зажимной клапан?

Зажимной клапан — это тип клапана, который открывает или закрывает канал для жидкости без контакта корпуса клапана с протекающей средой. Как следует из названия, управление каналом для жидкости основано на силе сжатия эластичной трубки, такой как силиконовая, полиуретановая или другая. Главное преимущество использования электромагнитного зажимного клапана по сравнению с задвижкой или поршневым клапаном заключается в том, что корпус клапана не контактирует с агрессивными средами, что значительно увеличивает срок службы и санитарные характеристики. На рынке существует множество типов зажимных клапанов, и в этой статье мы рассмотрим три типа зажимных клапанов, предлагаемых компанией KaoLu, затем рассмотрим преимущества и недостатки зажимных клапанов и заключим, что следует учитывать, прежде чем принимать решение о том, какой зажимной клапан лучше всего вам подходит.

Какие типы зажимных клапанов предлагает компания KaoLu?

Компания KaoLu является одним из крупнейших производителей зажимных клапанов и поставляет три типа высококачественных зажимных клапанов, предназначенных для высокоточного стерильного регулирования потока: пропорциональные зажимные клапаны, пневматические цилиндрические зажимные клапаны и миниатюрные электромагнитные зажимные клапаны. Электромагнитные зажимные клапаны KaoLu обладают такими преимуществами, как высокая сила зажима, низкое энергопотребление, высокая стабильность, долговечность, точное регулирование потока, а также быстрая загрузка и разгрузка. Для получения дополнительной информации, пожалуйста, выберите подходящий продукт ниже.

Описание продукта

В чём преимущества и недостатки зажимного клапана?

Преимущества

• Материалы могут быть агрессивными и вызывать коррозию.
• Отсутствие падения давления благодаря прямолинейному потоку и отсутствию засорения рабочей средой.
• Прямолинейный поток минимизирует турбулентность и трение.
• Предотвращает перекрестное загрязнение носителей информации.
• Простая замена пластиковой трубки
• Быстрое открытие и закрытие.
• Низкое энергопотребление

Недостатки

• Из-за эластомерных свойств пластиковой трубки клапан не подходит для применения при высоких температурах.
• Трудно сказать наверняка, когда пластиковая трубка порвется от действия поршня; однако, это зависит от частоты использования, поэтому пластиковую трубку следует часто заменять.

Что следует учитывать при покупке зажимного клапана?

В заключение, пожалуйста, не забудьте посмотреть наш канал на YouTube, чтобы узнать больше о работе зажимного клапана. GennDih Enterprise. Co. Ltd

В ассортимент клапанов регулирования давления воздуха входят прецизионные регуляторы производства американской компании ControlAir и регуляторы высокого давления производства итальянской компании ID-Insert Deal srl. Мы предлагаем широкий выбор продукции с различными техническими характеристиками для удовлетворения разнообразных потребностей рынка. Добро пожаловать на страницу контактной информации агента по продаже кондиционеров Kao Lu.

К типам электромагнитных клапанов относятся вакуумные электромагнитные клапаны, двухходовые и трехходовые электромагнитные клапаны, пятиходовые и пятиходовые электромагнитные клапаны, электромагнитные клапаны стандарта ISO, маломощные электромагнитные клапаны и т.д. Корпус двухходового двухпозиционного электромагнитного клапана изготовлен из латуни и нержавеющей стали, что позволяет ему выдерживать высокие (низкие) температуры и высокое давление.

Максимальное рабочее давление нашего электромагнитного клапана составляет 360 бар, и доступны различные варианты исполнения.

Мы предлагаем электромагнитные клапаны общего назначения, для работы сжатым воздухом, автоматизации, вакуума и т.д. Чтобы завоевать доверие клиентов благодаря высокому качеству и разумной цене, свяжитесь с нами для получения более подробной информации.

В серию вакуумных систем Kao Lu входят электромагнитные вакуумные клапаны и пневматические вакуумные клапаны. Для получения дополнительной информации, пожалуйста, свяжитесь с нами.

Клапаны для медицинского/биотехнологического применения включают в себя электромагнитные клапаны для перекачки жидкостей, фитинги, пропорциональные регулирующие клапаны, различные датчики... и другие изделия.
Различные электромагнитные клапаны обладают такими характеристиками, как быстрое время отклика, низкое энергопотребление, миниатюрная конструкция и длительный срок службы. Существуют различные электромагнитные клапаны для кислородного оборудования, аналитического оборудования, которые устойчивы к коррозии.

Электромагнитный клапан для жидкости использует отдельную мембрану, что минимизирует неконтролируемый интервал и снижает вероятность загрязнения. Фитинги изготавливаются из высокотемпературного материала PPSU, коррозионностойкого материала PVDF, нержавеющей стали и т.д., все они соответствуют требованиям FDA и идеально подходят для пищевой, химической, медицинской и других отраслей промышленности.

Кроме того, в медицинском оборудовании используются различные датчики, такие как неинвазивные датчики расхода, одноточечные датчики уровня жидкости, датчики пузырьков воздуха, датчики воздуха в металлических трубах и т. д. Обращайтесь к нам с вопросами или свяжитесь с нами .

Немецкая марка пневматических подвесок стала первой в мире, кто начал использовать резину для пневматических подвесок, не только в производстве шин и резины. Все резиновые материалы производятся во Франции, а материал стенок с газовым наполнением проходит испытания на прочность, что обеспечивает долговечность и стабильность подвески.

Приложение

Взаимодействие с цилиндром и эластичным пакетом газовой пружины и заслонкой

Вода, отводимая от заготовки.

Амортизирующая тяжелая техника

Цилиндр вместо небольшого космического заложника

Колесный тормоз, останавливающий поток, чтобы объект

Ударное устройство, прецизионное машинное оборудование

Продукты

фиксированное соединение серии C

Съемный разъем серии D

Стопорное кольцо соединения колеса серии R

Пластиковые разъемы серии S
